河沙作為沙子的一種重要來源途徑為我國的經濟建設與工業發展做出了很大的貢獻，資源總是有限的，作為建材原料經過大量的開發利用，河沙沙子的保有量也在逐漸減少，河沙烘干設備的烘干效果解決一次成品率問題，提高改善烘干工藝，減少?gòu)U品產出量，是目前提高河沙利用率較行之有效的一個方法。該設備能夠讓每一點開發出來的河沙都可以得到合理的運用，從而不會造成資源浪費。

河沙烘干工藝流程

1.外部沙子經過一段防止控水后，由裝載機的提升到圓盤給料機上部料倉，倒入進料料倉；物料在重力的作用下，接觸到料倉下部圓盤，圓盤在電機的帶動下，定量的排出到下部的皮帶輸送機，被皮帶推送到烘干機的進料封頭。

2.物料進入烘干機前，為了降低冷風的混入，特采用電動卸料器密封。

3.物料經過電動卸料器，進入烘干機內部，和從過熱管中引入的熱風接觸進行熱交換。物料隨著烘干機的轉動被反復揚起的同時，向前推動，從內筒進入中筒而折回，在進入外筒流向出料封頭。物料排出烘干機時仍采用電動卸料器鎖風，并且前后封頭的密封采用密封效果 的石墨盤根， 限度的減低冷風的混入，提高烘干機內部溫度，減少引風機的壓力負擔，同時也減少后期的除塵負擔。

4.經過熱交換的空氣，溫度在出料端降低到80-120℃，同時濕度增加，在后面引風機的作用下，經過旋風、袋式二級的除塵（也可以考慮反水除塵、水膜除塵等），達到國家排放標準，經過煙囪排到室外。

5.整個烘干的流程控制，可以采用全自動PLC控制。烘干機的前后封頭裝有測溫裝置，溫度的顯示可以聯動熱風爐、圓盤給料機、引風機、烘干機主機變頻器，使烘干機的效能達到 ，產量達到 ，人工利用達到 少。

河沙烘干機工作原理

烘干物料先經過給料濾斗和圓盤給料機給料到皮帶輸送機上，然后物料被皮帶輸送機運輸?shù)浇?jīng)過熱風爐的流沙管，物料再通過流沙管進入到三回程主機筒體。首先物料先到達三回程的內筒，在內筒固定攪拌葉輪和向前旋葉片的作用下物料被很快向前推進，到達三回程另一端，此為一回程。在內筒進料端口小，出料端口大，利于物料向前推進。物料到達另一端后被擋板檔回到中筒，在出料口端，中筒比內筒稍長與擋板相接，同樣在向回旋葉片的作用下，物料在中筒被旋回到入料口一端，此為二回程；在中筒物料是由大口出料端向小口進料端流向的。因在進料端中筒比外筒稍短，加之在外筒向前旋葉片的作用下，物料進入到三回程外筒并被向前推進，此為第三回程。在出料口處，中筒回檔板和外筒用鋼板豎直鑲嵌，有效地使物料分散和出料，在出料口配套有除塵和排氣口，這樣水分和部分粉塵就可以被排出和過濾，經過三個回程的炒翻烘干，物料就可以達到用戶需求的含水量， 通過皮帶輸送機將烘干后的物料輸送到成品料倉。

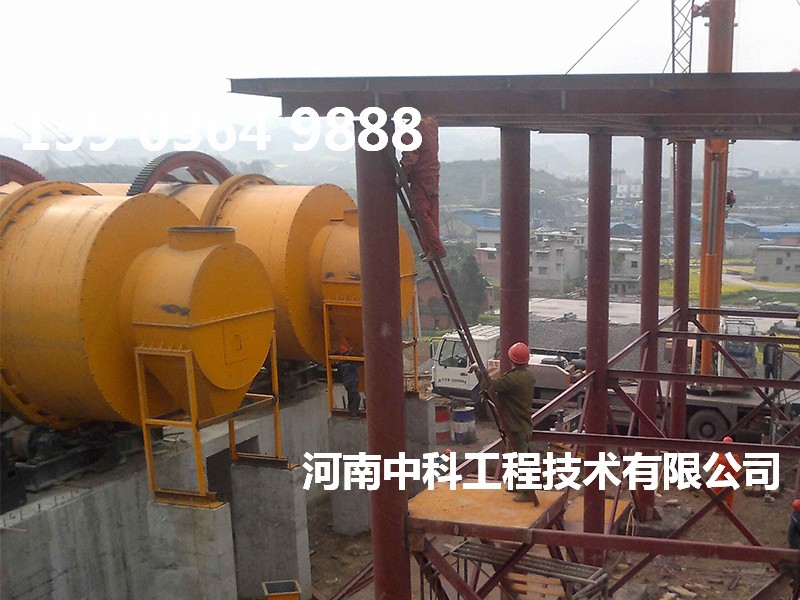

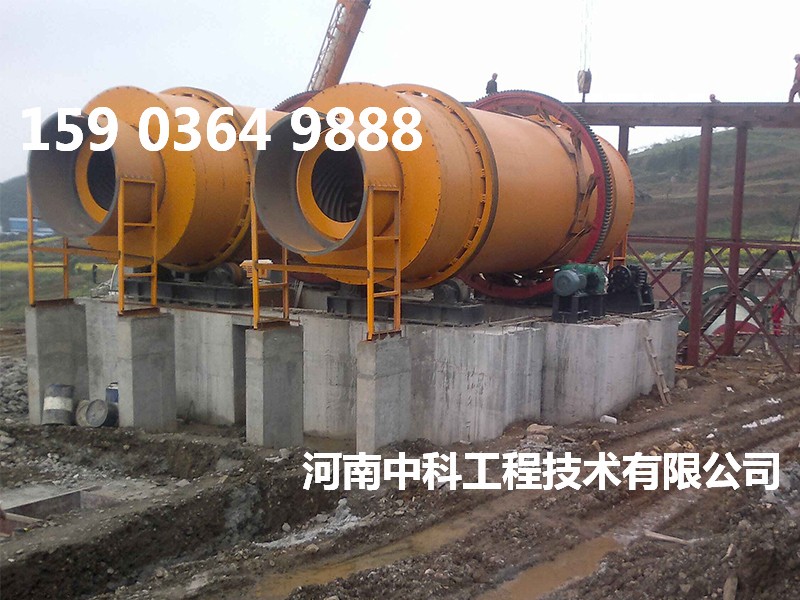

河沙烘干機結構

河沙烘干機采用三筒式結構，及內筒、中筒及外筒形成一個自保溫結構體，它具有結構簡單、處理量大、適用范圍廣、操作方便等優點。該機屬三回程節能型一體機具有結構緊湊，占地面積小，只占普通烘干機1/2的長度，比轉筒烘干機節煤1/3，節電20%，用于烘干黃砂、礦渣、粘土等原材料。
